至德鋼業軋制不銹鋼管工藝技術介紹說明

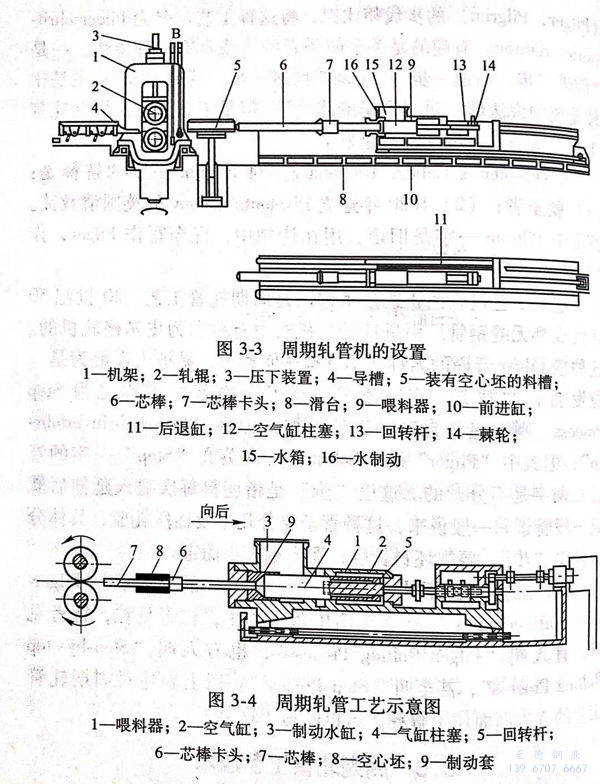

 浙江至德鋼業有限公司軋制不銹鋼管機組的總體布置如圖3-3所示。軋制不銹鋼管工藝中工件的運動和通常軋管工藝中工件的運動不同，它不是一直向前運動而是進進退退的，如圖3-4所示。當皮爾格軋輥將空心坯抓住時，在軋制壓力的作用下，促使空心坯、芯棒和喂料器氣缸柱塞一起向后運動，同時將空氣缸中的空氣予以壓縮；當軋輥孔型轉至非工作段時，皮爾格軋輥將空心坯釋放，此時在空氣缸中氣壓的作用下，氣缸柱塞帶著工件向前運動，直至在制動套處被制動時為止，此時空心坯回轉90°,下一步軋制即開始。要從技術上了解周期軋管工藝，有兩點至關重要，一是軋輥孔型；二是喂料器。

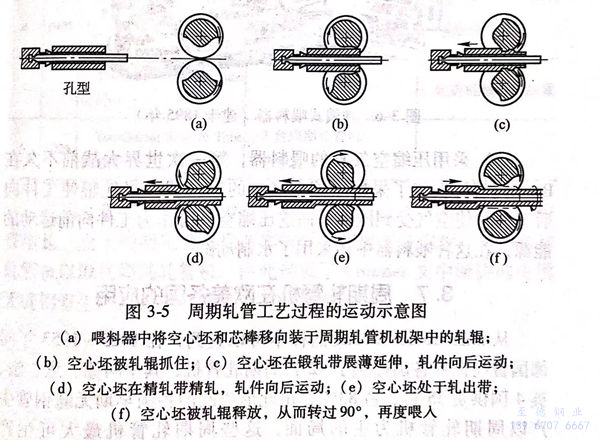

  軋輥孔型的軋槽分為鍛軋帶、精軋帶、軋出帶和空軋帶。各部分功能如下：1. 鍛軋帶，主要的壓下量發生在這一帶，管子的壁厚在此段被輾軋成等于成品管壁厚；2. 精軋帶，即等直徑段，管子在此段至少得軋兩道；3. 軋出帶，在此帶孔型漸開，軋制壓力遞減，以釋放工件；4. 空軋帶，將工件釋放，此時工件將轉90°.鍛軋、精軋和軋出三帶合稱工作帶，鍛軋帶約占70°~100°,精軋帶約占50°~90°,軋出帶僅占22°~38°.其工藝過程的運動示意圖如圖3-5所示。

 軋輥每轉一轉，上述過程重復一遍，在此過程中空心坯分段地向前喂入，逐段軋成不銹鋼管子，最后不能再軋的一小段被稱為皮爾格頭，軋制完之后被鋸去。

喂料器的發展分為三個階段：

1. 人工喂料，即借人力將套在芯棒上的空心坯喂入軋輥間。

2. 機械喂料，即稱之為彈簧式喂料器,據稱早在1895年就有使用這種喂料器的，這種喂料器滑臺借手輪通過齒條使之移動，當軋輥使空心坯向后移動時使彈簧壓縮，而在空心坯向前運動時則使空心坯翻轉90°;

3. 采用壓縮空氣缸的喂料器，第一次世界大戰前不久在Bous 不銹鋼管廠安裝了采用壓縮空氣缸的喂料器，當軋輥使工件向后運動時使空氣受到壓縮，而這壓縮空氣可作為工件向前運動的能源，在這種喂料器中還采用了水制動缸。
